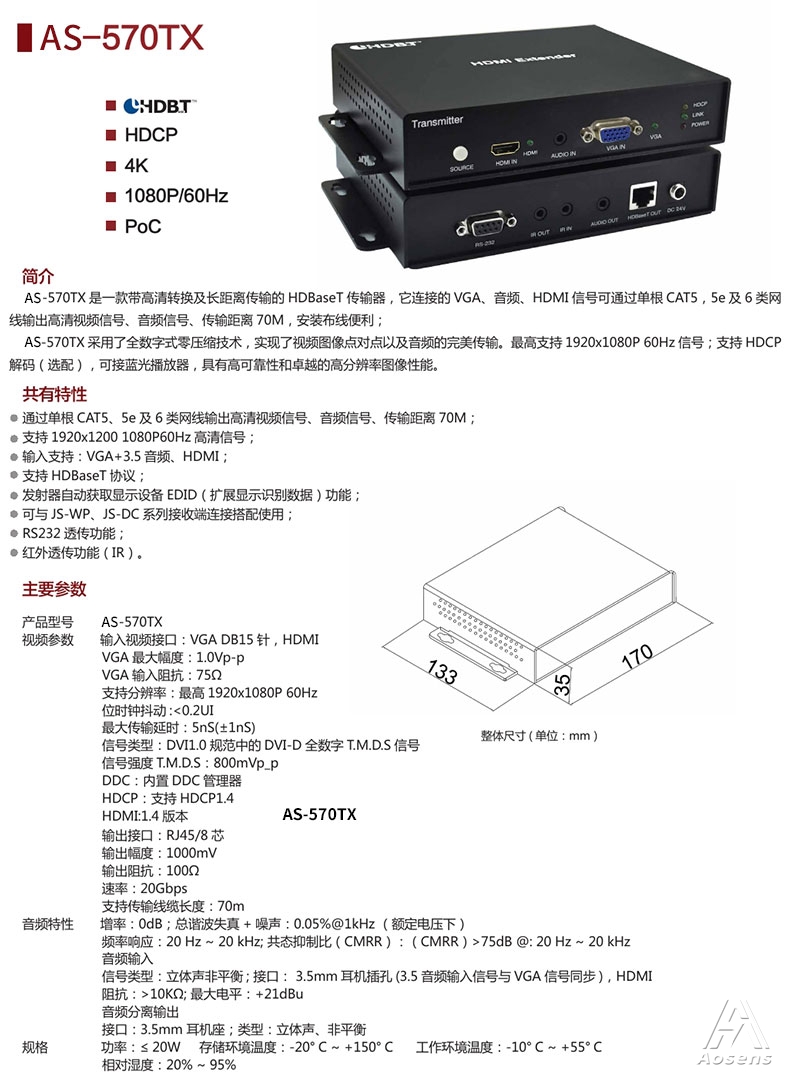

簡介
AS-570TX 是一款帶高清轉換及長距離傳輸的 HDBaseT 傳輸器，它連接的 VGA、音頻、HDMI 信號可通過單根 CAT5，5e 及 6 類網
線輸出高清視頻信號、音頻信號、傳輸距離 70M，安裝布線便利；
AS-570TX 采用了全數字式零壓縮技術，實現了視頻圖像點對點以及音頻的完美傳輸。最高支持 1920x1080P 60Hz 信號；支持 HDCP
解碼（選配），可接藍光播放器，具有高可靠性和卓越的高分辨率圖像性能
共有特性
通過單根 CAT5、5e 及 6 類網線輸出高清視頻信號、音頻信號、傳輸距離 70M；
支持 1920x1200 1080P60Hz 高清信號；
輸入支持：VGA+3.5 音頻、HDMI；
支持 HDBaseT 協議；
發射器自動獲取顯示設備 EDID（擴展顯示識別數據）功能；
可與 JS-WP、JS-DC 系列接收端連接搭配使用；
RS232 透傳功能；
紅外透傳功能（IR）。
主要參數
產品型號 AS-570TX
視頻參數 輸入視頻接口：VGA DB15 針，HDMI
VGA 最大幅度：1.0Vp-p
VGA 輸入阻抗：75Ω
支持分辨率：最高 1920x1080P 60Hz
位時鐘抖動 :<0.2UI
最大傳輸延時：5nS(±1nS)
信號類型：DVI1.0 規范中的 DVI-D 全數字 T.M.D.S 信號
信號強度 T.M.D.S：800mVp_p
DDC：內置 DDC 管理器
HDCP：支持 HDCP1.4
HDMI:1.4 版本
輸出接口：RJ45/8 芯
輸出幅度：1000mV
輸出阻抗：100Ω
速率：20Gbps
支持傳輸線纜長度：70m
音頻特性 增率：0dB；總諧波失真 + 噪聲：0.05%@1kHz （額定電壓下）
頻率響應：20 Hz ~ 20 kHz; 共態抑制比（CMRR）：（CMRR）>75dB @: 20 Hz ~ 20 kHz
音頻輸入
信號類型：立體聲非平衡 ; 接口： 3.5mm 耳機插孔 (3.5 音頻輸入信號與 VGA 信號同步 )，HDMI
阻抗：>10KΩ; 最大電平：+21dBu
音頻分離輸出
接口：3.5mm 耳機座；類型：立體聲、非平衡
規格 功率：≤ 20W 存儲環境溫度：-20° C ~ +150° C 工作環境溫度：-10° C ~ +55° C
相對濕度：20% ~ 95%
